電子電焊機是應用廣泛的焊接設備，其體積小重量輕，是取代傳統電焊機的現代焊接設備，是由IGBT為核心的電能轉換設備，這類設備容易出現因電路及IGBT擊穿等短路情況，從而發生燒壞電線、引起火災的危險事故。為此，工程師必須做好電路的過載保護設計工作，必須確保在任何情況下的可靠性與安全性。

       對于電子電焊機的過載保護電路設計，這里介紹一種應用集電通的自復位過流保護器做電子電焊機保護電路的方案。

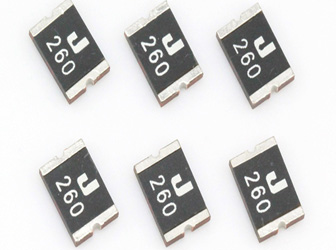

       集電通生產的自復位過流保護器又名自恢復保險絲PPTC或萬次保險絲，是一種過流電子保護元件，采用高分子有機聚合物在高壓、高溫，硫化反應的條件下，攙加導電粒子材料后，經過特殊的工藝加工而成。自恢復保險絲是一種正溫度系數聚合物熱敏電阻，作過流保護用，可代替電流保險絲。電路正常工作時它的阻值很小（壓降很小），當電路出現過流使它溫度升高時，阻值急劇增大幾個數量級，使電路中的電流減小到安全值以下，從而使后面的電路得到保護，過流消失后自動恢復為低阻值。

       對于電子電焊機的保護，只需要把自恢復保險絲串聯到電焊機的保護回路上即可，電路簡單、成本低、性價比高，正常情況自恢復保險絲PPTC是低電阻，當電焊機有過載、短路等的異常大電流通過或溫度升高時，PPTC突變?yōu)楦唠娮瑁韵拗苹芈返碾娏鳎_(dá)到保護目的，電路正常后，PPTC自動恢復到低電阻狀態正常工作。

       這種方案已通過多年的應用驗證，沒有出現過問題，選用不同型號能對各種電子電焊機在過載、短路出現后及時提供保護。（推薦閱讀：按摩椅電機的過溫保護方案）
