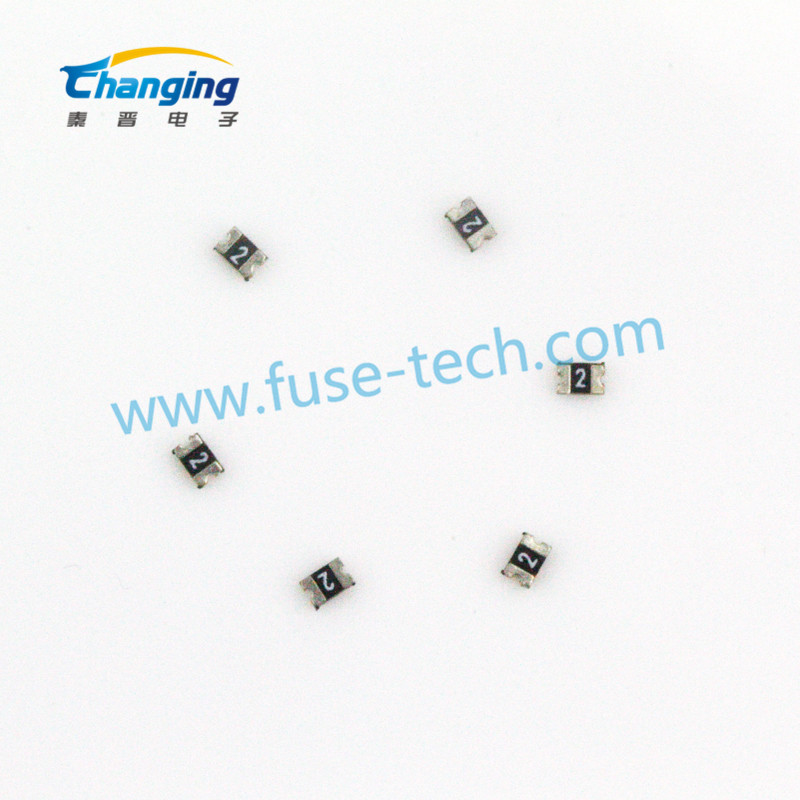

SMD0805-020
陸海0805系列保險絲為空間極為有限且需要自恢復保護的應用提供表面貼裝過電流保護。
功能與特色: 符合RoHS標準且不含鉛和鹵素 對故障電流作出快速響應 緊湊型設計節省了電路板空間，具有低電阻，小尺寸與高溫焊料兼容的優點。尺寸為2.0*1.2MM。SMD封裝。
實用范圍：USB外圍設備 硬盤驅動器 光盤驅動器 適用于主板和外圍設備的即插即用型保護裝置 手機 - 電池和端口保護 硬盤驅動器 PDA / 數碼相機 游戲控制臺端口保護。
| 型號 | Marking |
Vmax (V) |
Imax (A) |
Ihold @25℃ （A） |
Itrip @25℃ （A） |
Pd Max. (W) |
Maximum Time To Trip Curren t(A) |
Maximum Time To Trip Time (Sec) |
Resistance Rimin (Ω) |
Resistance R1max (Ω) |
Data Sheet |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SMD0805-005 | V | 15.0 | 100 | 0.05 | 0.20 | 0.50 | 0.5 | 1.50 | 2.000 | 10.000 |
 |
| SMD0805-025 | 2 | 9.0 | 100 | 0.25 | 0.55 | 0.50 | 8.0 | 0.02 | 0.650 | 3.500 |
|
| SMD0805-125 | 12 | 6.0 | 100 | 1.25 | 2.50 | 1.50 | 8.0 | 0.60 | 0.030 | 0.140 |
|
| SMD0805-110 | 0 | 6.0 | 100 | 1.10 | 2.20 | 0.60 | 8.0 | 0.30 | 0.060 | 0.210 |
|
| SMD0805-100 | 0 | 6.0 | 100 | 1.00 | 1.95 | 0.60 | 8.0 | 0.30 | 0.060 | 0.230 |
|
| SMD0805-075 | 7 | 6.0 | 40 | 0.75 | 1.50 | 0.60 | 8.0 | 0.20 | 0.090 | 0.385 |
|
| SMD0805-035 | 3 | 6.0 | 100 | 0.35 | 0.75 | 0.50 | 8.0 | 0.10 | 0.250 | 1.200 |
|
| SMD0805-050 | 5 | 6.0 | 100 | 0.50 | 1.00 | 0.50 | 8.0 | 0.10 | 0.150 | 0.850 |
|
| SMD0805-020 | 2 | 9.0 | 100 | 0.20 | 0.50 | 0.50 | 8.0 | 0.02 | 0.650 | 3.500 |
|
| SMD0805-010 | 1 | 15.0 | 100 | 0.10 | 0.30 | 0.50 | 0.5 | 1.50 | 1.000 | 6.000 |
|
